0. 目次

1. 環境
2. 事象
3. 原因
4. 解決法

1. 環境

• ハードウェア：HP Microserver N54L
• OS：Rocky Linux 8.6
  • Kernel Version：4.18.0-372.26.1.el8_6.x86_64

2. 事象

HP Microserver N54LにCentOS 7 を入れて使用していたが、Rocky Linux 8 に移行した。
元々eSATAを利用してバックアップを取得していたが、同様に接続をしてもHDDが認識されなかった。

3. 原因

Redhat系は古いハードウェアのドライバが削除されているみたいです。
RHEL 8で削除されたドライバの一覧はこちら

HP Microserver N54LはODD用のSATAポートとeSATAポートのAHCIは無効化されているらしく、つまりIDEの古い規格の接続であり、古いドライバが削除されているため認識されていないのだと考え、そのあたりで色々と調べたところ以下のページを見つけた。

https://bugs.centos.org/view.php?id=16898

このページで記載されているlshw -class disk -class storageコマンドを実行したところIDEのコントローラーに「UNCLAIMED」と記載されており、ドライバが存在しないことが原因だった。

# lshw -class storage
  *-sata
       description: SATA controller
       product: SB7x0/SB8x0/SB9x0 SATA Controller [AHCI mode]
       vendor: Advanced Micro Devices, Inc. [AMD/ATI]
       physical id: 11
       bus info: pci@0000:00:11.0
       logical name: scsi0
       logical name: scsi1
       logical name: scsi2
       logical name: scsi3
       version: 40
       width: 32 bits
       clock: 66MHz
       capabilities: sata msi ahci_1.0 bus_master cap_list emulated
       configuration: driver=ahci latency=64
       resources: irq:25 ioport:d000(size=8) ioport:c000(size=4) ioport:b000(size=8) ioport:a000(size=4) ioport:9000(size=16) memory:fe6ffc00-fe6fffff
  *-ide UNCLAIMED
       description: IDE interface
       product: SB7x0/SB8x0/SB9x0 IDE Controller
       vendor: Advanced Micro Devices, Inc. [AMD/ATI]
       physical id: 14.1
       bus info: pci@0000:00:14.1
       version: 40
       width: 32 bits
       clock: 66MHz
       capabilities: ide isa_compat_mode pci_native_mode bus_master
       configuration: latency=0
       resources: ioport:1f0(size=8) ioport:3f6 ioport:170(size=8) ioport:376 ioport:ff00(size=16)

4. 解決法

ELRepoで古いドライバを提供してくれているため、それを利用して解決した。

以下のページに記載されている手順で、必要なファイルを特定しインストールを実施。

http://elrepoproject.blogspot.com/2019/08/rhel-80-and-support-for-removed-adapters.html

4-1. 手順

1. ELRepoでドライバが提供されているか確認
   どのドライバを導入すればよいかの確認にもなる。
   3のlshw -class storageで「UNCLAIMED」となっていたproduct名を使用してデバイスIDを調べる。
   以下の結果から [1002:439c]とわかる。

   # lspci -nn | grep "SB7x0/SB8x0/SB9x0 IDE Controller"
   00:14.1 IDE interface [0101]: Advanced Micro Devices, Inc. [AMD/ATI] SB7x0/SB8x0/SB9x0 IDE Controller [1002:439c] (rev 40)

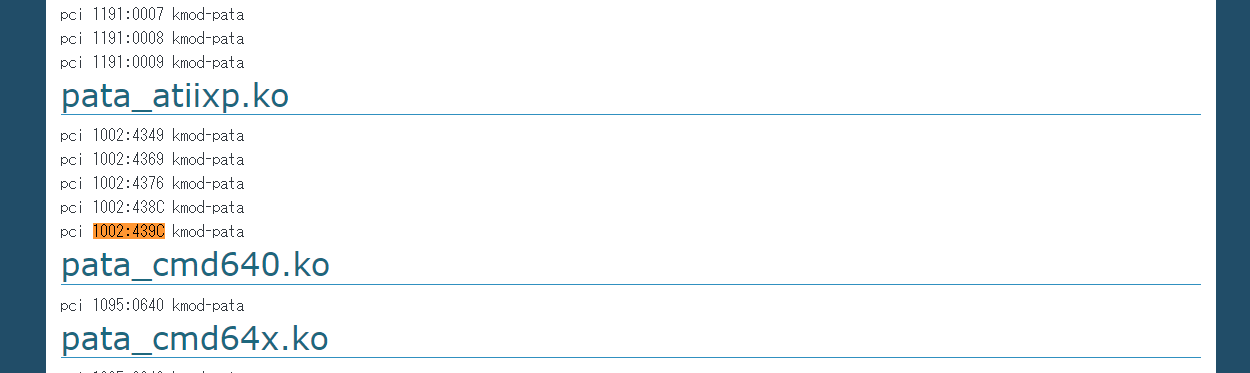

   このページでデバイスIDを検索して存在すれば提供されており、今回の場合「pata_atiixp.ko」を導入すればよいことがわかる。


2. ドライバのダウンロード
   以下のURLから1の手順で特定した「pata_atiixp」のものをダウンロードする。
   https://elrepo.org/linux/dud/el8/x86_64/
3. ドライバのインストール
   2のドライバはISO形式で提供されているので、以下のコマンドでマウントする。
   mount -t iso9660 ./dd-pata_atiixp-0.4.6-3.el8_6.elrepo.iso /mnt/iso/
   マウントした場所から「rpms/x86_64」に移動すると「kmod-pata_atiixp-0.4.6-3.el8_6.elrepo.x86_64.rpm」というファイルが存在するのでこれをインストールする。
   # dnf localinstall kmod-pata_atiixp-0.4.6-3.el8_6.elrepo.x86_64.rpm
4. カーネルモジュール読み込み
   以下のコマンドを実行し、カーネルモジュールを読み込む
   modprobe pata_atiixp
   読み込んだ後にlshw -class storageコマンドを実行すると以下のように「UNCLAIMED」が消えコントローラが利用できるようになった。

   # lshw -class storage
     *-sata
          description: SATA controller
          product: SB7x0/SB8x0/SB9x0 SATA Controller [AHCI mode]
          vendor: Advanced Micro Devices, Inc. [AMD/ATI]
          physical id: 11
          bus info: pci@0000:00:11.0
          logical name: scsi0
          logical name: scsi1
          logical name: scsi2
          logical name: scsi3
          version: 40
          width: 32 bits
          clock: 66MHz
          capabilities: sata msi ahci_1.0 bus_master cap_list emulated
          configuration: driver=ahci latency=64
          resources: irq:25 ioport:d000(size=8) ioport:c000(size=4) ioport:b000(size=8) ioport:a000(size=4) ioport:9000(size=16) memory:fe6ffc00-fe6fffff
     *-ide
          description: IDE interface
          product: SB7x0/SB8x0/SB9x0 IDE Controller
          vendor: Advanced Micro Devices, Inc. [AMD/ATI]
          physical id: 14.1
          bus info: pci@0000:00:14.1
          version: 40
          width: 32 bits
          clock: 66MHz
          capabilities: ide isa_compat_mode pci_native_mode bus_master
          configuration: driver=pata_atiixp latency=64
          resources: irq:17 ioport:1f0(size=8) ioport:3f6 ioport:170(size=8) ioport:376 ioport:ff00(size=16)

5. 自動読み込み
   4の手順を再起動しても不要にするため設定ファイルを作成する。
   「/etc/modules-load.d/」以下に任意のファイル名.confで「pata_atiixp」の一行を記載したものを配置する。

   echo pata_atiixp > /etc/modules-load.d/ide.conf

6. 【任意】起動イメージへ適用（起動ディスクに使用する場合などに必要と思われる）
   現在読み込んでるカーネルのバージョンを調べ、dracutコマンドを使用して起動イメージ（initramfs）を再作成する。
   この手順は、カーネルアップデートする際に適用される。

   # uname -r
   4.18.0-372.26.1.el8_6.x86_64

   # mv /boot/initramfs-4.18.0-372.26.1.el8_6.x86_64.img /boot/initramfs-4.18.0-372.26.1.el8_6.x86_64.img.bak

   # dracut /boot/initramfs-4.18.0-372.26.1.el8_6.x86_64.img 4.18.0-372.26.1.el8_6.x86_64
